Bjelkekalkulatoren hjelper deg med å kontrollere nedbøyning, bøyemoment og bøyespenning for våre lagerførte strukturprofiler i glassfiber. Denne veiledningen viser hvordan du velger profil, lasttilfelle og belastning, og hvordan resultatene skal leses.
Hva bjelkekalkulatoren gjør
Verktøyet er laget for veiledende forhåndsdimensjonering. Du kan beregne en lagerført Vinkel, I-profil, U-profil, H-profil eller et Firkantrør med ett av fire lasttilfeller. Resultatene oppdateres når du endrer valgene og inndataene.
Slik bruker du kalkulatoren
- Velg Profiltype. Velg mellom Vinkel, I-profil, U-profil, H-profil og Firkantrør.
- Velg Dimensjon. Listen viser dimensjonene som er tilgjengelige for valgt profiltype.
- Velg Lasttilfelle.
- Lasttilfelle 1 – Innspent i begge ender, punktlast i senter.
- Lasttilfelle 2 – Innspent i begge ender, jevnt fordelt last.
- Lasttilfelle 3 – Konsollbjelke, punktlast i fri ende.
- Lasttilfelle 4 – Konsollbjelke, jevnt fordelt last.
- Angi Spenn / lengde (m). For lasttilfelle 1 og 2 er dette avstanden mellom innspenningene. For lasttilfelle 3 og 4 er det lengden fra innspenningen til den frie enden.
- Angi lasten. Punktlast oppgis i newton (N). Jevnt fordelt last oppgis i newton per meter (N/m).
- Les Resultater. Beregningen oppdateres direkte når verdiene endres.
Beregningsforutsetninger
Kalkulatoren bruker E-modul 23 000 MPa og densitet 1,8 g/cm³. Disse verdiene vises som faste beregningsforutsetninger i verktøyet.
Slik tolker du resultatene

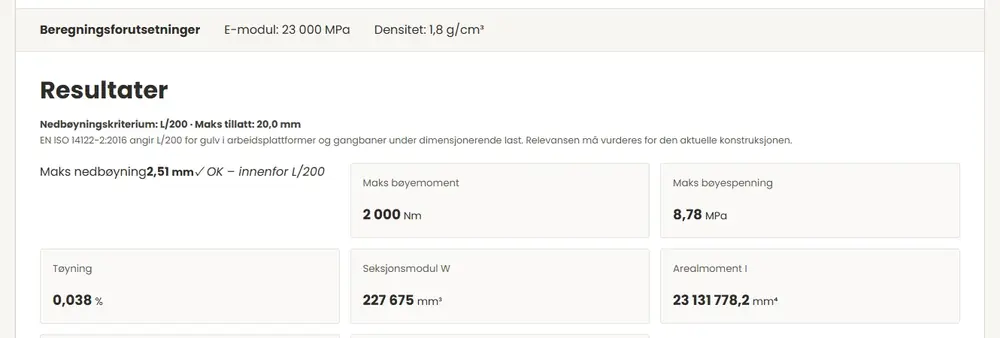

- Maks nedbøyning (mm)
- Største beregnede deformasjon for valgt profil, spenn og lasttilfelle.
- Maks bøyemoment (Nm)
- Største beregnede bøyemoment i profilen.
- Maks bøyespenning (MPa)
- Største beregnede bøyespenning.
- Tøyning (%)
- Den beregnede relative lengdeendringen under belastning.
- Seksjonsmodul W (mm³)
- Profilens geometriske motstand mot bøyespenning.
- Arealmoment I (mm⁴)
- Profilens andre arealmoment om beregningsaksen og et mål på geometrisk bøyestivhet.
- Masse (kg)
- Beregnet masse for den angitte lengden.
- Tverrsnittsareal (mm²)
- Arealet av profilens tverrsnitt.
Nedbøyningskriterium L/200
Kalkulatoren viser maksimal tillatt nedbøyning som spenn delt på 200, og markerer om beregnet nedbøyning ligger innenfor denne verdien. EN ISO 14122-2:2016 angir L/200 for gulv i arbeidsplattformer og gangbaner under dimensjonerende last. Relevansen må vurderes for den aktuelle konstruksjonen.
Viktige begrensninger
Kalkulatoren er et verktøy for veiledende forhåndsdimensjonering av Glassfiber Produkter sine strukturprofiler. Resultatet erstatter ikke prosjektering eller kontroll av en komplett konstruksjon. Lastforhold, forbindelser, sikkerhetsfaktorer, stabilitet og øvrige prosjektkrav må vurderes for den aktuelle konstruksjonen.
