Glassfiber-forsterket armeringsjern (GFRP) kan erstatte stålarmering i betongkonstruksjoner. Bruken kan være midlertidig – eller permanent der det er krav til høy styrke, risiko for korrosjon eller for å unngå eller for å unngå induksjon av strømmer fra elektromagnetiske felt.
Produktet er en miljøvennlige løsning som gir betydelig reduksjon av reparasjons- og vedlikeholds-kostnader.
Armeringsstengene produseres med profiltrekking (pultrusion) i en kontinuerlig produksjonsprosess. Til armering benyttes høykvalitets glassfiber med harpiks fra polyester eller vinylester. Typisk fiberinnhold på 75%.

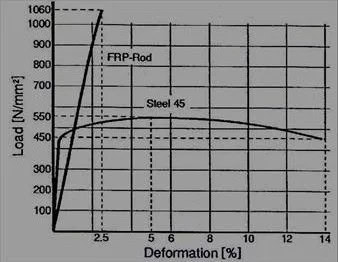

GFRP-armering har to ganger styrke (strekkfasthet) sammenlignet med stål. Materialet har en lineær-elastisk frem til brudd – såkalt sprøbrudd. Vekten er ¼ sammenlignet med stålarmering.
GFRP-armeringsjern er tilgjengelig i nominell diametere fra 8 mm til 38 mm.

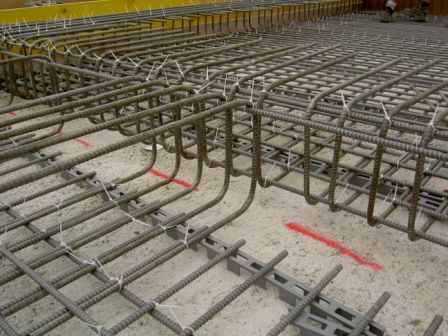

Vinkler / bøyer er tilgjengelige med ulike utførelser i 2D- eller 3D-former, tilsvarende som for armeringsjern i stål.
| Enhet | S | P | |
| Fiber | glass | glass | |
| Harpiks | polyester | Vinyl Ester | |
| Anvendelse | temporær | permanent | |

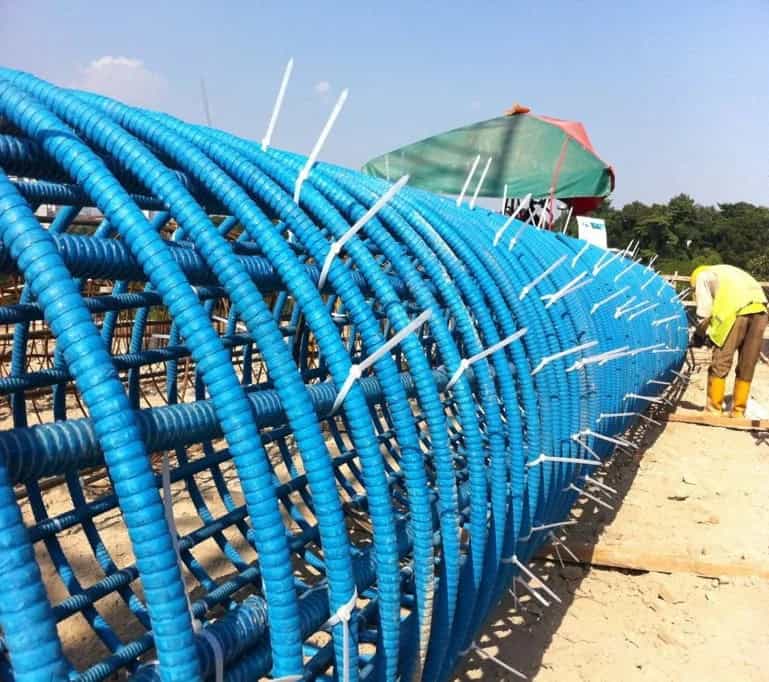

| Fargekode | blå | grå | |
| Strekkfasthet | MPa | 1,000 | 1,000 |
| E-modul | GPa | 50 | 60 |
| Egenvekt | g/cm³ | 2,1 | 2,1 |
| Diameter | mm | 6-45 | 6-45 |
| Bruddforlengelse | 2.1 | 2.1 | 2.1 |
GFRP-armeringsjernet har vært gjennom omfattende tester ved Sherbrooke University i Canada, et verdensledende institutt for GFRP-armeringsforskning i bygg bransjen. Basert på testresultater er produktet kvalifisert som permanent armering i betongkonstruksjoner.
Veiledning / standarder
– ACI 440.1R-15 – Guide for the Design and Construction of Structural Concrete Reinforced with Fiber-Reinforced Polymer (FRP) Bars
Dimensjonering
De mekaniske egenskapene til FRP-armeringsjern skiller seg fra konvensjonelle armeringsjern i stål på flere områder. Dette medfører flere utfordringer ved utvikling av en designmetodikk for betongkonstruksjoner armert med glassfiber armeringsjern.
Generelle designanbefalingene for bøyning av betongelementer GFRP-armeringsjern er oppgitt i ACI 440.1R-06 (2006) Guide for Design and Construction of Structure Concrete Armered with FRP Bars, rapportert fra American Concrete Institute (ACl) Committee 440.
Anvendelser
- Eksponerte strukturer
- Fasadepaneler

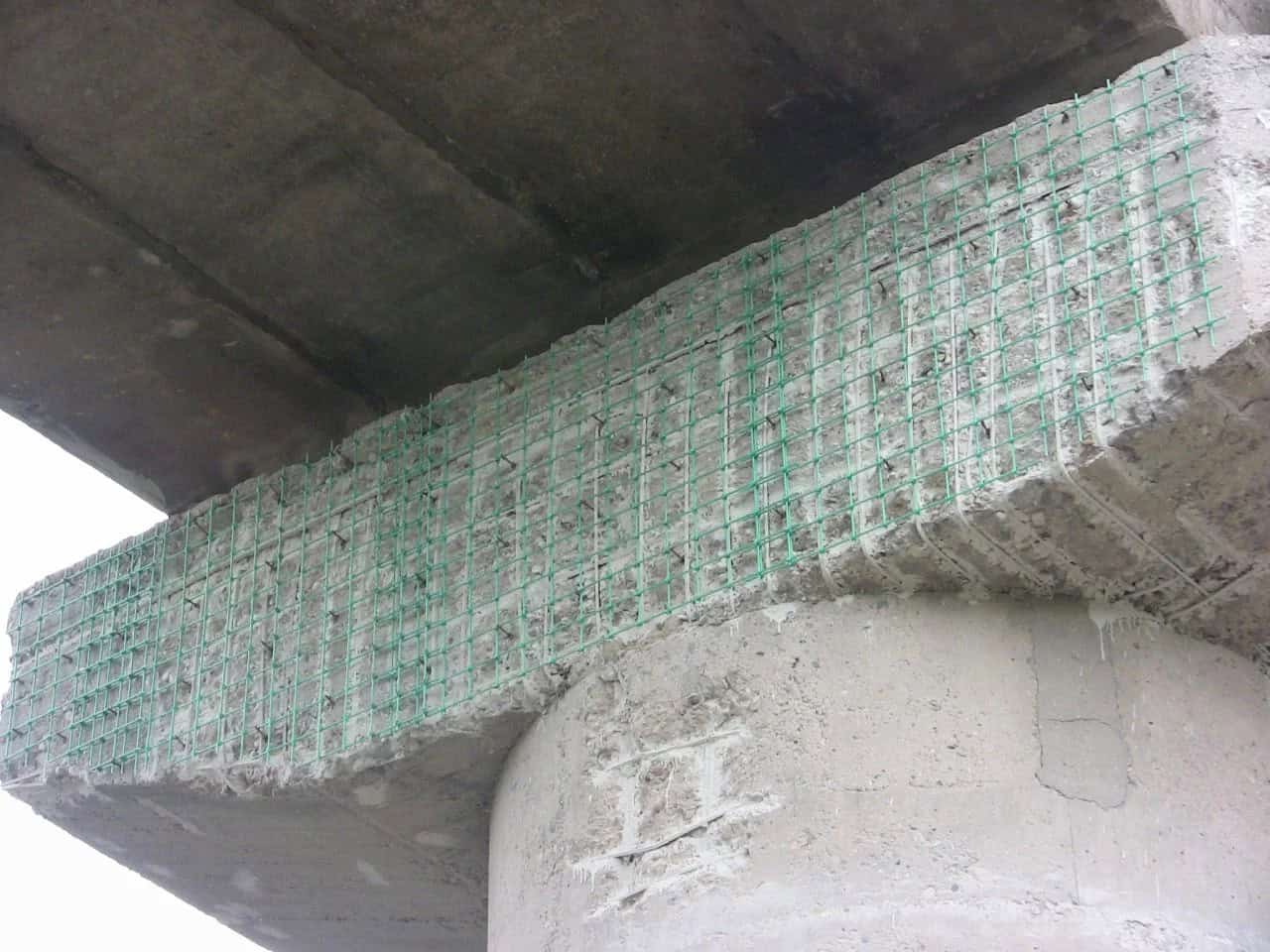

- Oppussing og forsterkning
- Bygg til infrastruktur

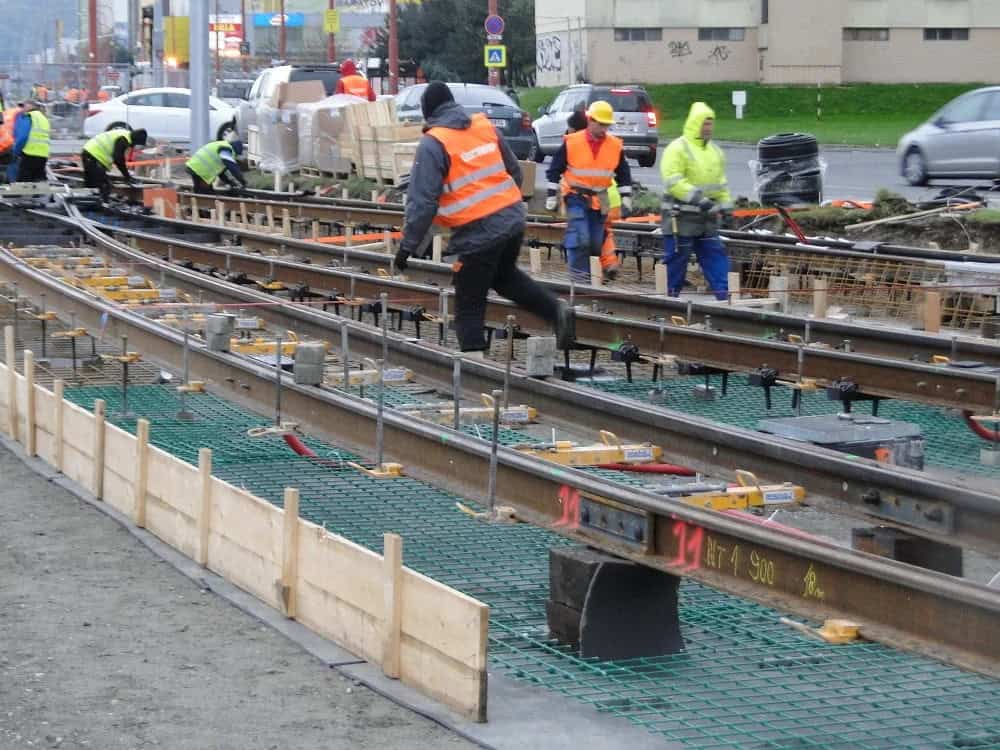

- Motorveier
- Høyhastighetsspor
- Forhåndsstøpt betong
- Tunnelsegmenter
- Gruvedrift
- Demninger
Anvendelser
- Transformatorstasjoner
- Akselringer
- Vassdragsteknikk
- Midlertidige anvendelse (Soft Eye)
- Jernbane
- Forskningsanlegg
- Fundament
- Industrielle fabrikker
- Balkonger
- Fortau
