Dump caisson for sjøvann levert til Alvheim FPSO
En 20 meter lang dump caisson for sjøvann ble designet, fabrikkert og levert til Alvheim-utbyggingen i 2006. Leveransen omfattet GRE-røret og tilhørende stålstruktur.

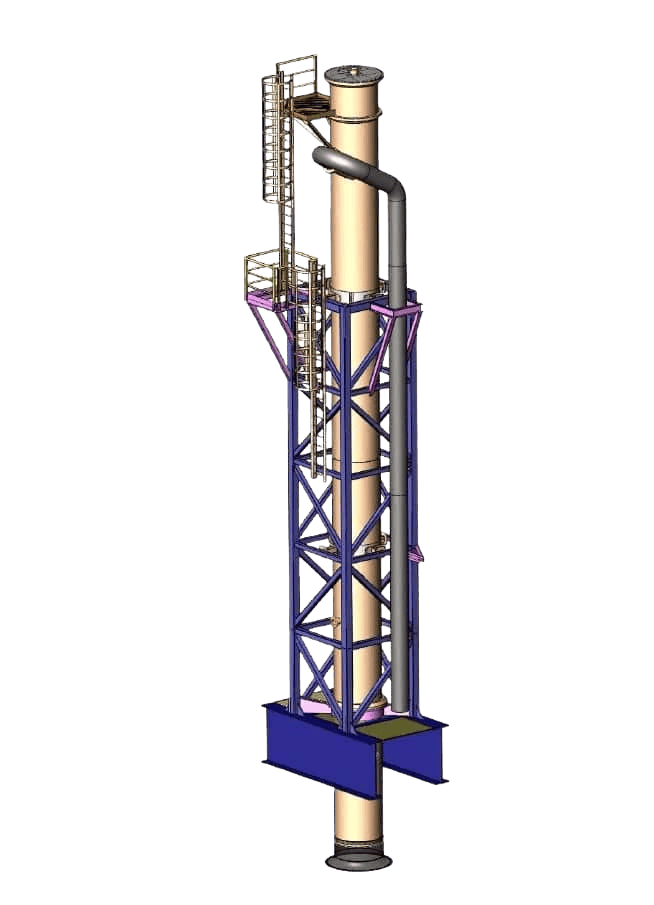

Dump caisson for sjøvann inkludert stålstruktur er designet, fabrikkert og levert til Alvheim-utbyggingen i 2006.

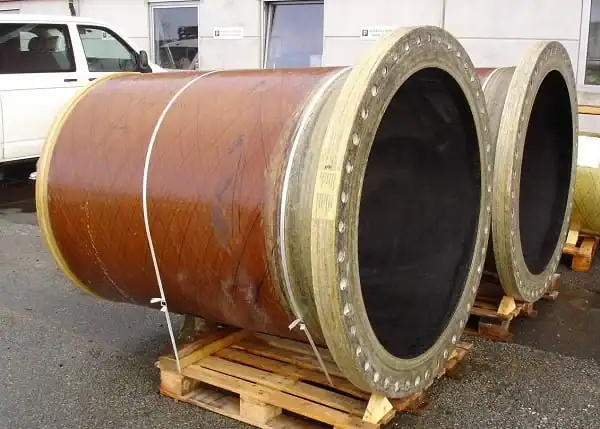

Dump caisson har en indre diameter på 1200 mm, en total lengde på 20 m og er produsert av glassfiberarmert Epoxy.

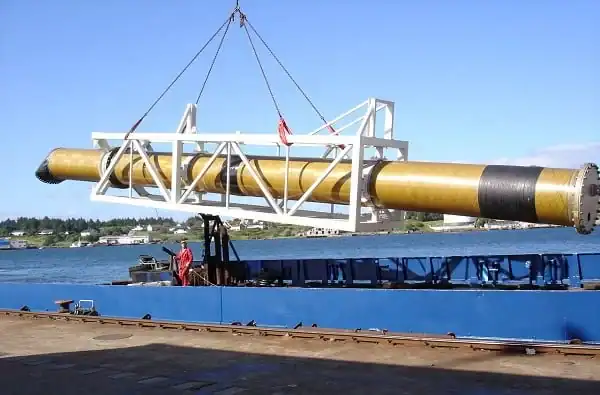

Totalvekt for dumpekolonnen, inkludert stålstrukturen er 6,54 tonn. Installasjonen ble utført med ett-punkts-løft fra blind-flens på toppen med 450 mm rørspool for sjøvannstilførsel påmontert.
Teknisk
- Rørmateriale: Glassfiberarmert epoxy (GRE)
- Diameter: 1200 mm
- Total lengde: 20 m
- Design trykk: 0 bar, atmosfærisk
- Pipe-serien: CST 8
- Elektrisk egenskaper: konduktiv
- Nozzle: 450 mm + 200 mm (vent) + 150 mm + 80 mm (avløp)
- Design temperatur: -6°C – 60°C
- Driftstemperatur: -4,9°C – 40°C
- Totalvekt dumpekolonne: 2,15 tonn
- Totalvekt dumpekolonne ink. Struktur: 6,54 tonn
- Design levetid: 20 år
Prosjekt omfang: Design, strukturelle beregninger, fabrikasjon, elektronisk oppmåling, løfteanalyse, transport og installasjons-prosedyre.
