Gitterrister fra Glassfiber produkter

Glassfiber Produkter tilbyr gitterrister for de aller fleste behov. Vi kan produsere med støpeform og profil-trekking, samt tilpasse former, farger og egenskaper til dine/din bedrifts behov. Gitterristene kan også produseres kjøresterke, med skli-sikring, anti-statisk og brannhemmende.

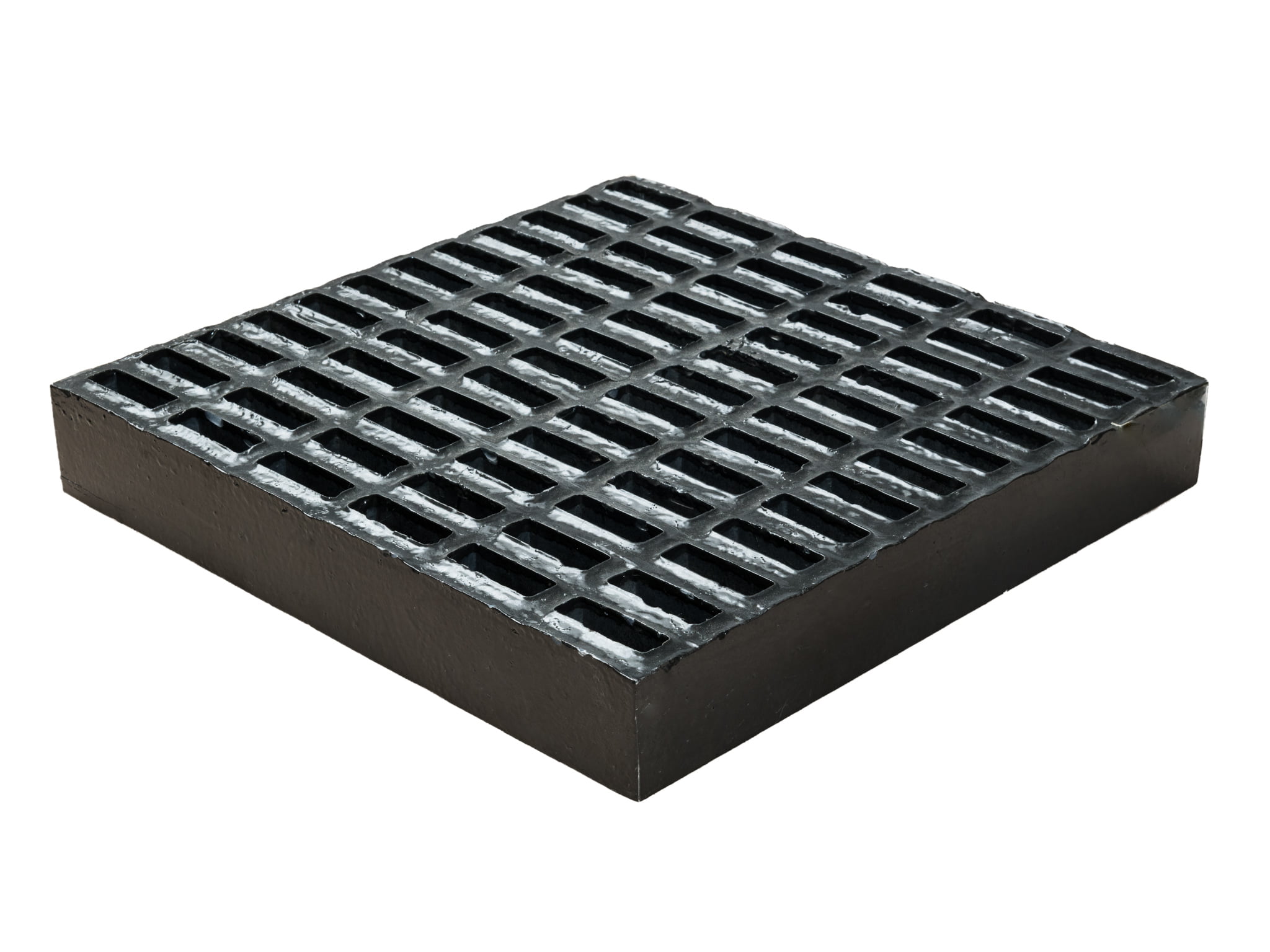

Støpte gitterrister

Støpte gitterrister har et kvadratisk eller rektangulært gittermønster. Gitterristene produseres med støpeform hvor bunter av glassfiber legges lagvis med 90 graders vinkel. Dette gir en bæreevne i begge retninger i horisontalplanet. Gitterristene produseres i bestemte platestørrelser med bredde 1,219 m (4`) og lengde 3,658 m (12`). Avhengig av belastning kan ulike tykkelser leveres som 12, 25, 38, 51 mm med hullmønster som 11 x 11mm, 17 x 17 mm, 31 x 31 mm eller 42 x 42 mm. Plastråstoff som ortho polyester / isophtalisk polyester / vinylester er tilgjengelig i farger som grå, mørk-grå,  rød, gul, eller grønn. Sklisikring oppnås med oppnås ved hjelp av en U-formet konkav flate eller ved påført finkornet sand.

Profilbasert gitterrist

Profilbaserte gitterrister en montert sammen av langsgående I- eller T-profiler. Profilene produseres med profiltrekking (pultrution) og monteres sammen til gratingplater i jigg med to- eller tre tverrgående låseprofiler. Profilbasert grating har kun bæreevne i en retning, langs I- eller T profilene. Typisk platestørrelse er 1 x 6 m eller 1,2 x 6,1 m. Tilgjengelig profilhøyde er 38 eller 50 mm med åpninger mellom profiler på 10 mm (40% åpent areal), 14 mm (48% åpent areal) eller 19 mm (55% åpent areal) . Plastråstoff som brannhemmende isophtalisk polyester / vinylester eller fenol er tilgjengelig i farger som grå, gul eller sort. Sklisikring oppnås med påført finkornet sand. Varianten i sort utførelse er godkjent for Ex soner Offshore (Norsk sektor).

Trappetrinn

Støpte trappetrinn med kvadratisk mønster. Produsert på samme måte som støpte ristene og er tilgjengelige i platestørrelse på 0,572 x 3,66 m. Tykkelse på 38mm med et hull mønster 11 x 11 mm og 31 x 31 mm. Plastråstoff er brannhemmende isophtalisk polyester og er tilgjengelig i grå farge med gul kant. Sklisikring oppnås med påført finkornet sand.

Kjøresterk rist

Kjøresterke rister har som typiske glassfiber-rister fordeler som høy styrke, korrosjonsbestandige, brannhemmende, ikke elektrisk ledende og minimalt vedlikehold. Lagerførte platestørrelse er 1,22 x 2,46 m (mørk grå) og 1,22 x 3,66m (gul). Avhengig av belastning kan ulike tykkelser leveres i 38 mm(gul) og 51 mm (mørke grå). Denne type gitterrist kan også benyttes til “Subsea protection cover” og er “drop testet” med 10kJ, 100 mm objekt (NORSOK).

Klikk her for mer info.

Sparkelist \ Protection sleeve

Sparkelist for rørgjennomgang i gitterrister.
