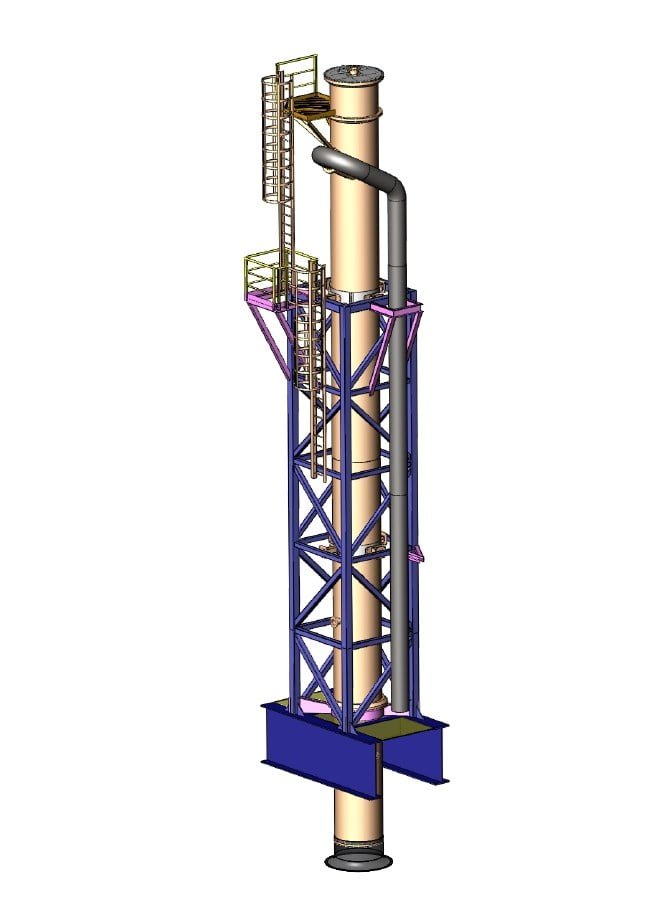

Dump caisson for sjøvann levert til Alvheim FPSO

Dump caisson for sjøvann inkludert stålstruktur er designet, fabrikkert og levert til Alvheim-utbyggingen i 2006.

Dump caisson har en indre diameter på 1200 mm, en total lengde på 20 m og er produserer av glassfiberarmert Epoxy.

Totalvekt for dumpekolonnen, inkludert stålstrukturen er 6,54 tonn. Installasjonen ble utført med ett-punkts-løft fra blind-flens på toppen med 450 mm rørspool for sjøvannstilførsel påmontert.

Teknisk

  • Rørmateriale: Glassfiberarmert epoxy (GRE)
  • Diameter: 1200 mm
  • Total lengde: 20 m
  • Design trykk: 0 bar, atmosfærisk
  • Pipe-serien: CST 8
  • Elektrisk egenskaper: konduktiv
  • Nozzle: 450 mm + 200 mm (vent) + 150 mm + 80 mm (avløp)
  • Design temperatur: -6°C – 60°C
  • Driftstemperatur: -4,9°C – 40°C
  • Totalvekt dumpekolonne: 2,15 tonn
  • Totalvekt dumpekolonne ink. Struktur: 6,54 tonn
  • Design levetid: 20 år

Prosjekt omfang: Design, strukturelle beregninger, fabrikasjon, elektronisk oppmåling, løfteanalyse, transport og installasjons-prosedyre.

Les mer om vår rør-system fra Future Pipe Industries her.
